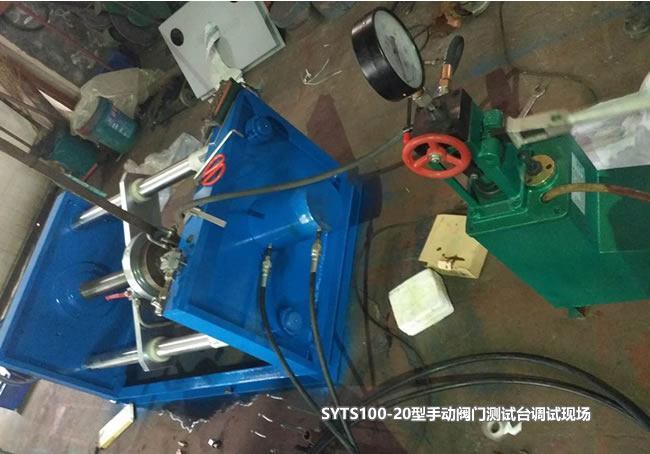

SYTS100-20型手动阀门测试台主要技术参数

被测阀门公称通径DN： 20-250毫米直通式法兰连接阀门。

测试压力Pc：不大于32MPa

液 压 用 油 ：N46号液压油

油        温：15℃---60℃

试验介质：水（允许加防锈剂）、煤油或粘度不大于水的

试验温度（环境温度）：5℃～40℃

夹持距离：750mm

夹持力：30(T) 夹紧油缸的压力值不得超过20MPa。

SYTS100-20型手动阀门测试台操作方法

（一）SYTS100-20型手动阀门测试台操作前准备工作：

1、管路连接：

①将手动油泵油管连接到设备油缸相应接口上。

②手动试压泵水管连接到设备相应的接口上。

③水源接口与水龙头连接。

2、注液：

①将手动油泵油箱注满油；

②手动试压泵水箱注满水。

（二）夹紧阀门：

1、将密封盘装在设备上。转动夹紧手轮将空档调至适当宽度。吊被测阀门至设备空档位置，旋转夹紧手轮夹紧阀门不致掉落。

2、手动力作用在手动油泵压杆上，带动油泵柱塞作往复运动，使油缸达到相应压力（见压力对照表）停止作用即可。（手动油泵具体操作请参见手动油泵说明书）

（三）SYTS100-20型手动阀门测试台阀门压力测试：

1、关闭手动试压泵放水阀，打开控制阀针，然后压动操作手柄上下运动，使柱塞作往复运动，用力要均匀避免冲击。观察压力表，使其达到测试压力。拧紧控制阀手轮，关闭控制阀针，使被测阀门与泵隔绝，在规定时间内压力表读数符合要求即可。（手动试压泵具体操作请参见手动试压泵说明书）

2、试压完毕后，应先松开控制阀针，后松开放水阀针。注：松开手轮时，应缓慢均匀，避免突然打开使压力表受冲击而损坏。（手动试压泵具体操作请参见手动试压泵说明书）

（四）阀门的拆卸：

搬动手动油泵换向阀至中位档，泄掉压力，反方向旋转夹紧手轮，松开并取下阀门，搬动手动油泵换向阀至退回档，手动力作用在手动油泵压杆上，带动油泵柱塞往复运动，使油缸退回。（手动油泵具体操作请参见手动油泵说明书）
